3.1 Etäyhteyden toteuttaminen ideatasolla

Etäyhteys oli tarkoitus toteuttaa niin, että yhteys otetaan yhteen pisteeseen, mistä

olisi mahdollista toteuttaa samat toiminnot sekä paikallisesti että etäyhteyden väli-

tyksellä. Yksinkertaisuudessaan etäyhteys- ympäristö rakentuu käyttäjästä, kah-

desta tietokoneesta: etä- PC:stä ja paikallis- PC:stä, siirtotieväylästä sekä käytöistä

(Kuvio 4.).

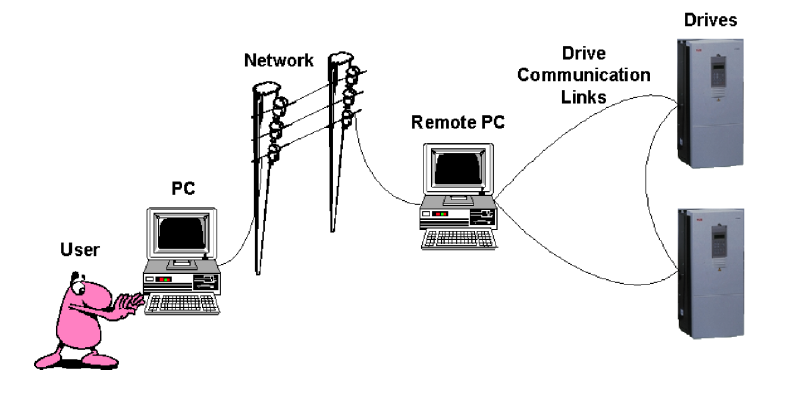

Kuvio 4. Etäyhteys- ympäristö /10/

Etäyhteyden rakentamisessa tuli ottaa huomioon, että valmistuneissa projekteissa

suurimmassa osassa taajuusmuuttajien ohjaamiseen oli käytetty Profibus- väylää.

Ensimmäinen ajatus piti siis perustaa sen pohjalle, että taajuusmuuttajia ohjataan

Profibus- väylällä ja tiedonsiirto toteutetaan jollain toisella väyläratkaisulla.

Seuraavaksi tuli miettiä mitä tietoa taajuusmuuttajasta halutaan ja mitä toimintoja

halutaan käyttää etäyhteyden kautta. Tärkeimmiksi asioiksi osoittautuivat para-

metrien, oloarvojen ja vikarekisterin luku. Lisäksi mahdollisesti parametrien vaih-

taminen oli taajuusmuuttaja- eksperttien toivelistalla. Pohdittavana oli, millä ske-

naariolla kyseiset toiminnot saataisiin etäyhteyden avulla toteutettua.
